Meteorologické radiolokátory (radary) v České republice

Kategorie
počasí a klima, vzdělávací
Klíčová slova
srážky
Verze
1.1 zobrazit všechny verze
Publikováno
22. 9. 2024
Autor
Jáchym Brzezina
Stáhnout
Sdílet
Vytvořeno pro
Infoviz
Zdroj
Český hydrometeorologický ústav
 639×    34×

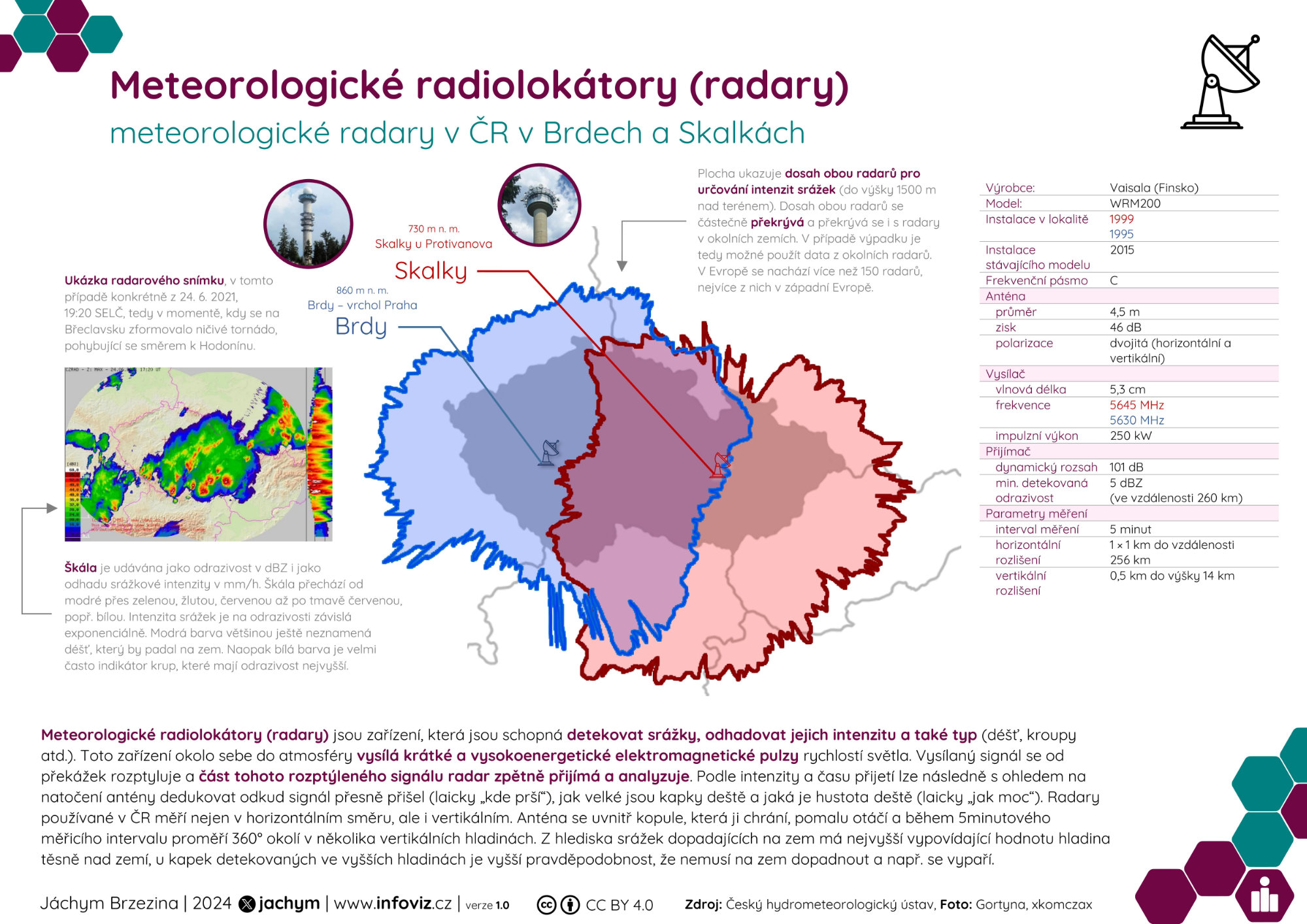

  Transkript infografiky

Meteorologické radiolokátory (radary) jsou zařízení, která jsou schopná detekovat srážky, odhadovat jejich intenzitu a také typ (déšť, kroupy atd.). Toto zařízení okolo sebe do atmosféry vysílá krátké a vysokoenergetické elektromagnetické pulzy rychlostí světla. Vysílaný signál se od překážek rozptyluje a část tohoto rozptýleného signálu radar zpětně přijímá a analyzuje. Podle intenzity a času přijetí lze následně s ohledem na natočení antény dedukovat odkud signál přesně přišel (laicky „kde prší“), jak velké jsou kapky deště a jaká je hustota deště (laicky „jak moc“). Radary používané v ČR měří nejen v horizontálním směru, ale i vertikálním. Anténa se uvnitř kopule, která ji chrání, pomalu otáčí a během 5minutového měřicího intervalu proměří 360° okolí v několika vertikálních hladinách. Z hlediska srážek dopadajících na zem má nejvyšší vypovídající hodnotu hladina těsně nad zemí, u kapek detekovaných ve vyšších hladinách je vyšší pravděpodobnost, že nemusí na zem dopadnout a např. se vypaří.
